之前也提到，setup.s 的作用是保存一些重要参数，将 system 模块从 0x10000 移到内存地址起始处，设置全局描述符表寄存器及中断描述符表寄存器，打开 A20 地址线，编辑 8259A 芯片，CR0 寄存器 PE 位置 1，跳转至 head.s

保存参数

其中保存的参数有：

内存地址 长度(bytes) 名称 描述
0x90000 2 光标位置 光标列号与行号
0x90002 2 扩展内存数 系统从 1MB 开始的扩展内存数值(KB)
0x90004 2 显示页面 当前显示页面
0x90006 1 显示模式 当前显示模式
0x90007 1 字符列数
0x90008 2 ??
0x9000A 1 显存大小 (0-64k; 1-128k; 2-192k; 3-256k)
0x9000B 1 显示状态 0-彩色, I/O端口=0x3dX; 1-单色, I/O端口=0x3bX
0x9000C 2 特性参数 显卡特性
… … … …
0x90080 16 硬盘参数表 第一个硬盘的参数表
0x90090 16 硬盘参数表 第二个硬盘的参数表(如果没有，则清零)
0x901FC 2 根设备号 根文件系统所在的设备号(bootsect 已经设置好)

下面是对实际代码的阅读：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
/* Line 17 */
INITSEG  = 0x9000	/* boosect 模块起始地址，现被用于存放内存/显卡等信息 */
SYSSEG   = 0x1000	/* system 模块所在的段地址 */
SETUPSEG = 0x9020	/* 当前 setup 模块段地址 */

/* Line 21 */
.globl begtext, begdata, begbss, endtext, enddata, endbss
.text
begtext:
.data
begdata:
.bss
begbss:
.text

/* Line 226 */
.text
endtext:
.data
enddata:
.bss
endbss:

与 bootsect.s 相同，本程序实际上不分段

1
2
3
4
5
6
7
8
9
10
11
12
13
14
/* Line 30 */
entry start
start:
	mov	ax,#INITSEG
	mov	ds,ax		/* 将数据段寄存器赋值 0x9000 */
/* 保存光标位置 */
	mov	ah,#0x03	/* 功能号为 3，表示取光标位置 */
	xor	bh,bh		/* 第 0 页 */
	int	0x10		/* 返回值为 DL=列号，DH=行号 */
	mov	[0],dx		/* 存储在 0x90000 */
/* 保存扩展内存的大小(KB) */
	mov	ah,#0x88
	int	0x15
	mov	[2],ax		/* 存储在 0x90002 */

关于 BIOS 0x15 号中断：

功能号 AH = 0x88 表示取系统所含扩展内存的大小，返回值 AX = 从 0x100000 处开始的扩展内存大小，出错则将错误码保存在 AX 中

1
2
3
4
5
6
7
8
9
10
11
12
/* Line 51 */
	mov	ah,#0x0f
	int	0x10
	mov	[4],bx		/* 当前显示页保存在 0x90004 */
	mov	[6],ax		/* 显示模式与字符列数保存在 0x90006 */
/* 检查显示方式(EGA/VGA)，并取参数 */
	mov	ah,#0x12
	mov	bl,#0x10	/* 取 EGA 参数 */
	int	0x10
	mov	[8],ax
	mov	[10],bx		/* 显存大小及显示状态保存在 0x9000A */
	mov	[12],cx		/* 显卡特性参数保存在 0x9000C */

关于 BIOS 0X10 号中断：

功能号 AH = 0x0f 表示取显卡当前显示模式，返回值：

  • AH = 显示窗口的字符列数（window width）
  • AL = 显示模式
  • BH = 当前显示页

功能号 AH = 0x12，BL = 0x10 表示取 EGA 配置信息，返回值：

  • BH = 显示状态（0-彩色模式, I/O端口=0x3dX; 1-单色模式, I/O端口=0x3bX）
  • BL = 安装的显存大小（0-64k; 1-128k; 2-192k; 3-256k）
  • CX = 显卡特性参数
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
/* Line 67 */
/* 第一个硬盘的参数 */
	mov	ax,#0x0000
	mov	ds,ax			/* ds 指向中断向量表 */
/* LDS reg,mem 意味把 mem 所指的 32 位地址指针的段地址送入 DS,偏移地址送入 reg */
/* 第一个硬盘参数表的地址指针放在 0x41 号中断向量处 */
	lds	si,[4*0x41]		/* 现在 ds:si 指向 hd0 的参数表 */
	mov	ax,#INITSEG
	mov	es,ax
	mov	di,#0x0080
	mov	cx,#0x10
	rep
	movsb				/* 将 hd0 的参数表拷贝至 0x90080，表长为 16 个字节 */
/* 同理，以下部分在将 hd1 的参数表拷贝至 0x90090 */
	mov	ax,#0x0000
	mov	ds,ax
	lds	si,[4*0x46]		/* 第二个硬盘参数表的地址指针为 0x46 号中断向量 */
	mov	ax,#INITSEG
	mov	es,ax
	mov	di,#0x0090
	mov	cx,#0x10
	rep
	movsb
/* 现在来检查是否有 hd1，没有就将 0x90090 处 16 字节清空 */
	mov	ax,#0x01500		/* 功能号 0x15，表示取磁盘类型 */
	mov	dl,#0x81		/* 要查询第二个硬盘 */
	int	0x13
	jc	no_disk1		/* 没有这个盘就跳去 no_disk1 */
	cmp	ah,#3			/* 如果该磁盘类型为硬盘 */
	je	is_disk1		/* 就不作处理跳到 is_disk1，否则仍将刚才读入的第二硬盘参数表清空 */
no_disk1:				/* 将 0x90090 处 16 字节清空 */
	mov	ax,#INITSEG
	mov	es,ax
	mov	di,#0x0090
	mov	cx,#0x10
	mov	ax,#0x00
	rep
	stosb
is_disk1:
	cli			/* 屏蔽所有外中断，准备进行 system 模块的移位 */

至此，重要参数读完，


移动 system & 设置 GDTR/IDTR

接下来将 system 移到内存起始处，并设置 IDTR 与 GDTR

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
/* Line 113 */
	mov	ax,#0x0000
	cld			/* 将 DF 位置 0，表示后面 movsw 时,si 与 di 向高地址递增 */
do_move:			/* 进入 move 循环 */
	mov	es,ax		/* ax 为上次复制操作的目标段 */
	add	ax,#0x1000	/* 加上 0x1000 */
	cmp	ax,#0x9000	/* 判断是否等于 0x9000 */
	jz	end_move	/* 相等表示移动完毕，跳出循环 */
	mov	ds,ax		/* 否则将下个目标段放在 ds */
	sub	di,di		/* 清空 di,si */
	sub	si,si
	mov cx,#0x8000		/* 循环拷贝 0x8000 次 */
	rep
	movsw			/* 每次拷贝 2 字节，所以一次拷贝 64KB */
	jmp	do_move

! then we load the segment descriptors

end_move:
	mov	ax,#SETUPSEG
	mov	ds,ax		/* ds 指向 setup 模块 */
	lidt	idt_48		/* 将 6 字节的 0 载入 IDTR，指向一张空的中断表 */
	lgdt	gdt_48		/* 将 GDT 信息载入 GDTR */

/* Line 205 */
gdt:				/* 定义了 3 个全局描述符 */
	.word	0,0,0,0		/* 第一个为空描述符 */

	.word	0x07FF		/* 段界限为 8M */
	.word	0x0000		/* 段基址为 0 */
	.word	0x9A00		/* P=1, DPL=00, S=1, 代码段，只读，可执行 */
	.word	0x00C0		/* G 位为 1，表示颗粒度为 4K */

	.word	0x07FF		/* 段界限为 8M */
	.word	0x0000		/* 段基址为 0 */
	.word	0x9200		/* P=1, DPL=00, S=1, 数据段，可读可写 */
	.word	0x00C0		/* G 位为 1，表示颗粒度为 4K */
idt_48:
	.word	0		/* idt 界限为 0 */
	.word	0,0		/* idt 基址为 0 */
gdt_48:
	.word	0x800		/* gdt 段限长暂时定为 2KB，能放 256 个描述符 */
	.word	512+gdt,0x9	/* gdt 基址为0x90200 + gdt */

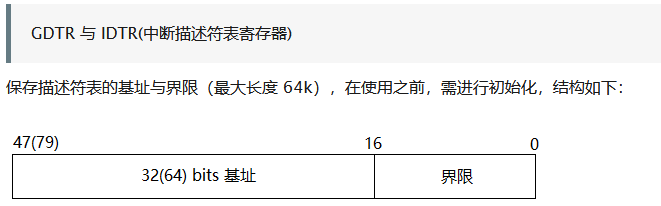

GDTR 与 IDTR 的结构再来回顾一下：

GDTR与IDTR

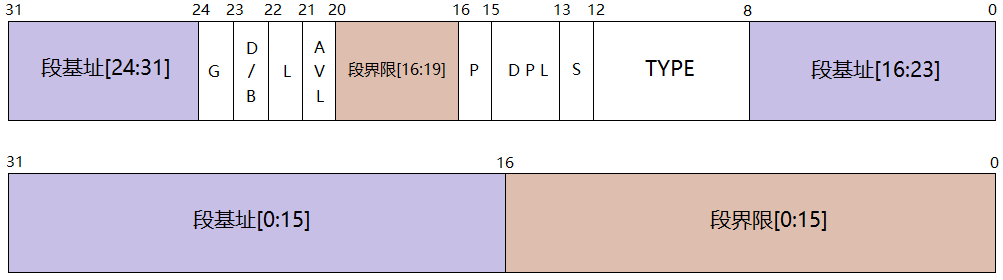

描述符结构：

描述符

详细的介绍在 保护模式 这篇文章中。


打开 A20 地址线

此时 system 已经移到内存开始，下面打开 A20 地址线，需要打开 A20 地址线的原因是实模式下 A20 地址线默认关闭，只能访问 1M 的存储空间，打开后可以访问所有 4G 空间

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
/* Line 138 */
	call	empty_8042		/* 反复测试 8042 状态寄存器，判断输入缓冲器是否为空 */
	mov	al,#0xD1		/* 0xD1 命令码表示写数据到 8042 的 P2 端口 */
	out	#0x64,al		/* P2 端口位 1 用于 A20 地址线的选通 */
	call	empty_8042		/* 等待输入缓冲器为空，查看命令是否被接受 */
	mov	al,#0xDF		/* 0xD1 命令码表示打开 A20 地址线 */
	out	#0x60,al		/* 数据写到 0x60 口 */
	call	empty_8042		/* 若此时输入缓冲器为空，表示 A20 已经打开 */

/* Line 198 */
empty_8042:
	.word	0x00eb,0x00eb		/* 效果类似 nop */
	in	al,#0x64		/* 读 AT 键盘控制器状态寄存器 */
	test	al,#2			/* 测试位 1，判断输入缓冲器是否为空 */
	jnz	empty_8042		/* 若非空，则跳回去循环判断 */
	ret				/* 否则返回 */

0xeb 是近地址跳转的操作码，可以携带一个字节的操作数，故跳转范围在 -127 ~ 127 之间，0x00eb 表示跳转到相对下一条指令偏移值为 0 的指令，相当于继续执行下一条指令，花费的 CPU 时钟周期数是 7~ 10 个，两条就可以造成 14 ~ 20 个时钟周期的延迟，一个 nop 指令只花费 3 个时钟周期数。因为 as86 中没有相应的指令助记符，所以 Linus 直接使用了机器码


编辑 8259A 芯片

接下来该对 8259A 芯片重新编程，将硬件中断号设置成从 0x20 开始。PC 机使用两片 8259A，主片的操作端口是 0x20 - 0x21，从片的端口是 0xA0 - 0xA1

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
/* Line 154 */
	mov	al,#0x11
	out	#0x20,al		/* 往主片端口发送 0x11 ICW1命令字，表示初始化命令开始 */
	.word	0x00eb,0x00eb		/* nop */
	out	#0xA0,al		/* 再将初始化信号发送给从片 */
	.word	0x00eb,0x00eb
	mov	al,#0x20
	out	#0x21,al		/* 发送主片 ICW2 命令字，设置主片起始中断号为 0x20，要发给奇端口 */
	.word	0x00eb,0x00eb
	mov	al,#0x28
	out	#0xA1,al		/* 发送从片 ICW2 命令字，设置从片起始中断号为 0x28 */
	.word	0x00eb,0x00eb
	mov	al,#0x04
	out	#0x21,al		/* 发送主片 ICW3 命令字，表示主片 IR2 连接从片 INT */
	.word	0x00eb,0x00eb
	mov	al,#0x02
	out	#0xA1,al		/* 发送从片 ICW3 命令字，表示从片 INT 连接主片 IR2 */
	.word	0x00eb,0x00eb
	mov	al,#0x01
	out	#0x21,al		/* 发送主片 ICW4 命令字，8086 模式 */
	.word	0x00eb,0x00eb
	out	#0xA1,al		/* 发送从片 ICW4 命令字，8086 模式，初始化结束，芯片就绪 */
	.word	0x00eb,0x00eb
	mov	al,#0xFF
	out	#0x21,al		/* 屏蔽主片所有中断请求 */
	.word	0x00eb,0x00eb
	out	#0xA1,al		/* 屏蔽从片所有中断请求 */

进入保护模式

然后是 setup.s 最后部分，PE 置位，进入保护模式，结束连 Linus 都觉得无聊的与 BIOS、硬件等打交道的过程

1
2
3
4
/* Line 191 */
	mov	ax,#0x0001
	lmsw	ax		/* 将 CR0 PE 位置 1 */
	jmpi	0,8		/* 跳转至 head.s 执行  */

lmsw 指令意为置处理器状态字，只有操作数的低 4 位被存入 CR0，该指令仅兼容 286 的 CPU，386 以上的 CPU 应该使用 “mov cr0, ax” 切换到保护模式。同时在设置 PE 位后，随后的一条指令必须是段间跳转指令，以刷新 CPU 提前从内存取出并解码的实模式指令队列

执行最后一条跳转指令时，已处于保护模式，操作数 8 为段选择子，16 位二进制形式为 0b0000 0000 0000 1000，最低两位为 RPL，0 表示内核级，第三位为 TI 位，0 表示从 GDT 中选择描述符，其余高位为索引，这里是 1，表示选择第 2 项。另一个操作数 0，表示段内偏移量为 0。GDT 中第二项偏移 0，指向物理地址起始位置，该处为 head 模块。还记得段选择子结构吗？

选择子

关于键盘控制器 8042 与 8259A 芯片的编程方法有必要时再专门记录在另一篇文章中
